LR-4CR22

2029/5/31まで生産予定

Raptor Lake（第13世代）Intel(R) プロセッサー搭載
拡張性に優れる19型4Uラックマウントコントローラ
(国産マザーボード搭載)

  • Raptor Lake（第13世代）Intel(R) プロセッサー搭載
  • 拡張性に優れる19型4Uラックマウント
  • 国産マザーボード採用し高い信頼性を実現
  • 国産長寿命電源を標準搭載
  • Windows 11/10 IoT Enterprise LTSC選択可能
受注開始日:2025/06/02～
  • 新商品
  • オススメ
  • 長期供給（現在から2年以上）
  • COM　3ポート
  • 国産マザーボード搭載
  • 国産電源
  • ハードウェアRAID1(HDD)
  • ハードウェアRAID1(SSD)
  • AIグラフィックボード
OS Windows 11 IoT Enterprise選択可Windows 10 IoT Enterprise 拡張スロットPCIe PCIe x16 1スロットPCIe x4 2スロットPCIe x1 1スロットPCI 3スロット
CPU Intel Core i7Intel Corei5Intel Corei3Intel Celeron USBポート USB3.2 Gen1 6ポートUSB2.0 2ポート
LR-4CR22

  • 第13世代の Intel(R) Core(TM)
    プロセッサー・ファミリーを搭載可能

    第13世代のIntel(R) Core(TM) プロセッサー・ファミリー（Raptor Lake）は、Performance Core（Pコア）と Efficient Core（Eコア）を組み合わせたハイブリッドアーキテクチャで構成されています。前世代のハイブリッドアーキテクチャに対しPコアとEコアが新しく設計され、シングルスレッド性能やマルチスレッド性能が大幅に向上しました。処理速度や効率が飛躍的に改善され、従来のタスクをよりスムーズかつ迅速にこなすことができます。

    ※選択可能なCPUのうち、PコアとEコアを搭載しているモデルは一部のみです。
    ※Celeron G6900Eは第12世代です。

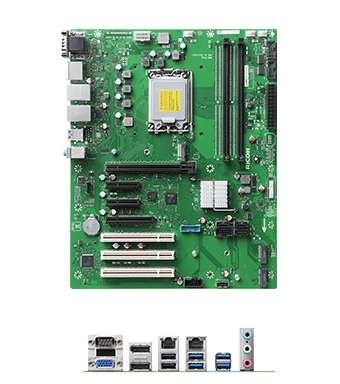

  • 豊富なインターフェースを持ち、
    高い信頼性のある国産マザーボードを採用

    リコー社製マザーボードを採用した本製品は安定性を要求する組み込み用途で安心してお使いいただけます。

    シリアル(COM)ポートを1つ、PCIスロットを3つ標準搭載していることから、お客様のもつレガシー資産の運用も可能です。また、PCIeスロットは4つ、USBポートは8ポートお使いいただける為、様々な機器を接続できます。

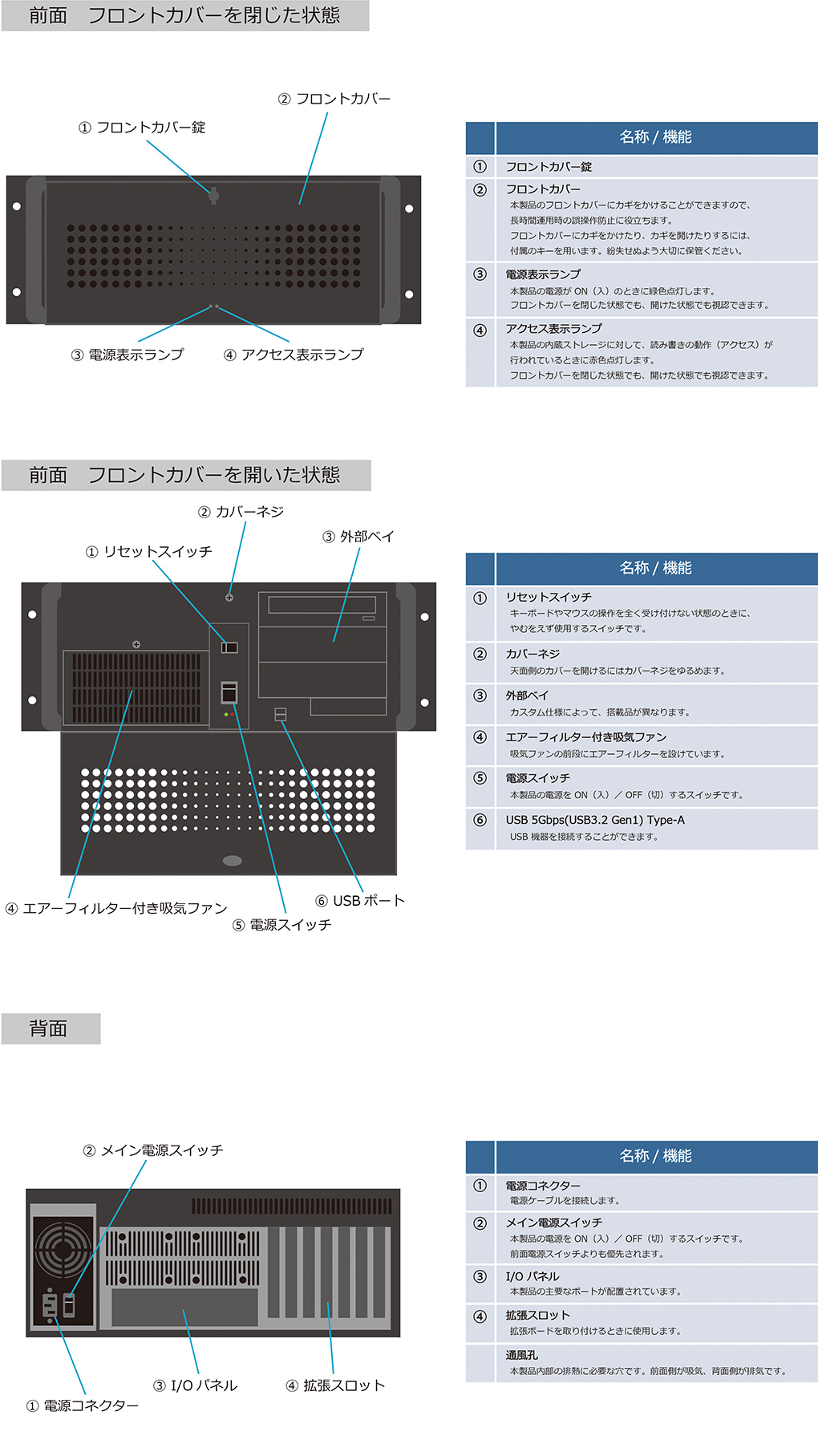

  • 前面に可動式カバーを装備した
    EIA規格準拠の19インチ4Uラックマウント

    フロントカバーにカギをかけることができますので、長時間運用時の誤操作防止やセキュリティ対策に役立ちます。またEIA規格※のラックに収納することが可能です。

    2024年7月よりUSBポートがUSB2.0からUSB 5Gbps(USB3.2 Gen1)になりました。

    拡張スロットが７つあり、グラフィックスボード、LANボード増設等のカスタマイズが可能です。

    メニューに無い拡張ボードやキッティングにつきましては、ご相談を受け付けておりますのでお問い合わせください。

    キッティングソリューションの詳細はこちら

    ※米国電子工業会(EIA)によって定められた、ラックとそこに収納する機器へのサイズに関する規格。機器の幅は19インチ(482.6mm)で、高さは1.75インチ(44.45mm)の倍数。1.75インチを1Uと呼ぶ単位で定められています。

  • ボード押さえレールによって拡張ボードを支えます

    大型の拡張ボードの浮きやたわみを抑制します。
    拡張ボード仕様によってはボード押さえをお使いいただけない場合があります。（写真はイメージです。）

  • OSアップデートによる業務遅延を抑止
    Windows 11/10 IoT Enterprise LTSC選択可能

    機能アップデートのないLTSC版を搭載しているので、Windowsの機能アップデートによる長時間のアップデート作業やドライバ更新による業務停止などの時間ロスから解放されます。
    ※セキュリティ更新、バグフィックスは提供されます

    Windows 11/10 Proのアップデート
    ●アップデート時間は1時間以上になることも・・・
    ●ドライバを更新しないと正常動作しないことも・・・

    Windows 11/10 IoT Enterprise独自のロックダウン機能で、セキュリティを強化することが可能です。

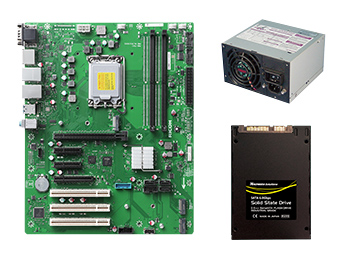

  • 信頼の国産品を採用し安定動作を実現

    本製品は安定性が求められる組み込み用途に安心してご利用いただけるよう、
    リコー社製マザーボードとニプロン社製長寿命電源ユニットを標準搭載しています。
    また、ハギワラソリューションズ社製SSDを組み合わせることによりさらに安定性を高めることが可能です。

  • 長期供給で安心をお届け！

    同一仕様の長期供給により、システム維持にかかわるトータルコストを削減できます。
    そのほか、EUの「RoHS指令（電気・電子機器に対する特定有害物質の使用制限）」に準拠した環境にやさしい製品です。

CPU世代Raptor Lake（第13世代）/ Alder Lake（第12世代）
CPUソケットLGA1700
チップセットIntel(R) R680E
BIOSPhoenix Technologies
メモリーDIMMスロット×2（最大32GB、Dual Channelサポート）
DDR5-4400/4000 SDRAM 288Pin
筐体19型4Uラックマウント
拡張ベイ5.25インチベイ×3（外部）
3.5インチベイ×3（内部2、外部1）
マザーボードリコー ｢FB22-L2S｣ （ATX規格）

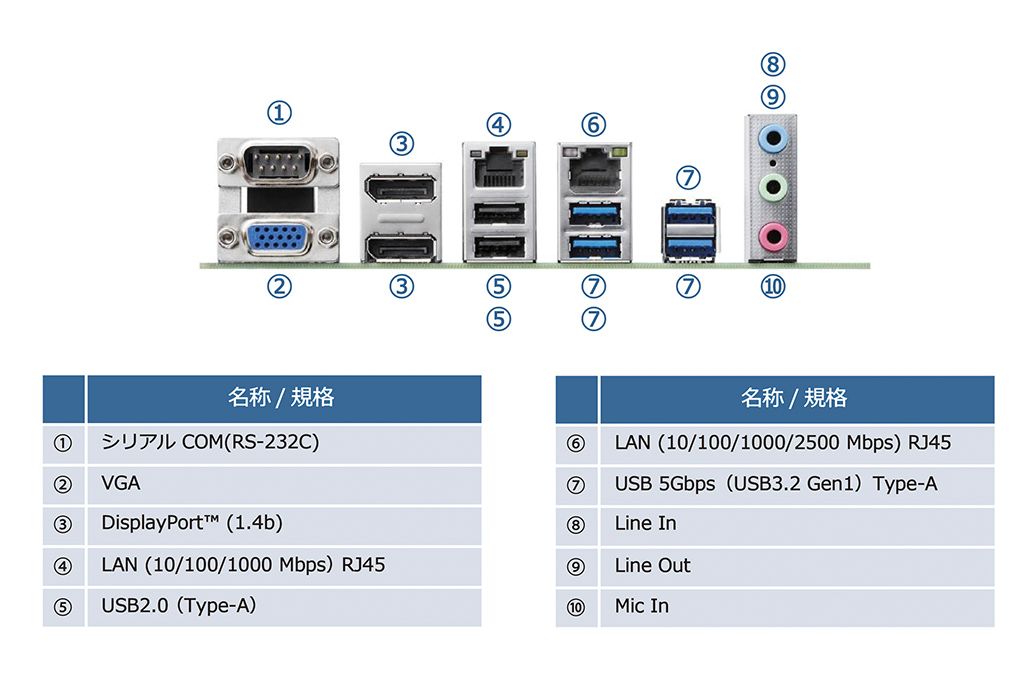

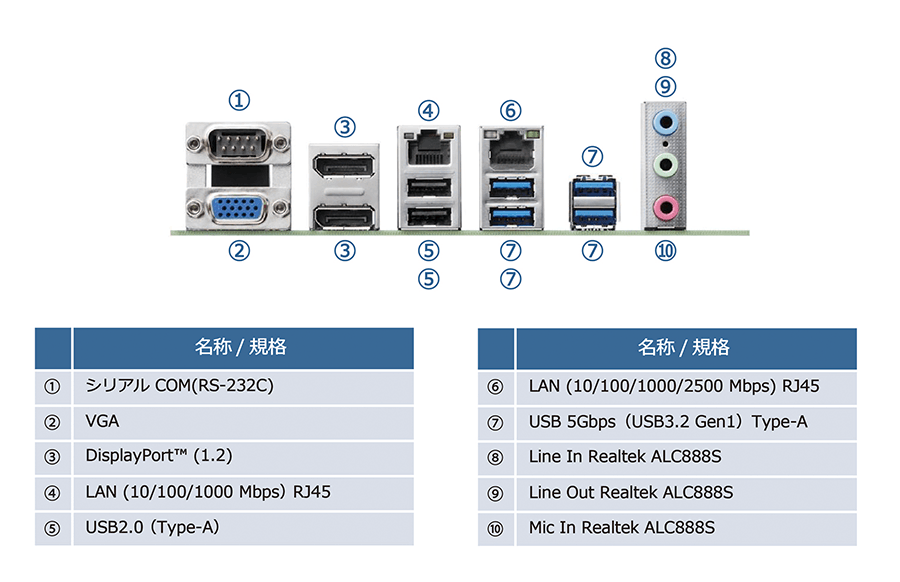

インターフェースUSB 5Gbps(USB3.2 Gen1) Type-A ×6（前面2、背面4）
USB2.0（Type-A）×2（背面）
シリアル(COM) RS-232C ×2(内部ヘッダー)
シリアル(COM) RS-232C(D-Sub 9pin) ×1(背面)
LAN（10/100/1000Mbps）×1　*Intel(R) I219-LM　*Wake On LAN設定可能
LAN（10/100/1000/2500Mbps）×1　*Realtek RTL8125BI-CG　*Wake On LAN設定可能
DisplayPort 1.4×2（背面）、アナログVGA×1（背面）
　*CPU内蔵グラフィックス機能　*トリプルディスプレイ対応
Line Out ×1（背面)、Mic In ×1（背面）、Line In ×1（背面） *Realtek ALC888S

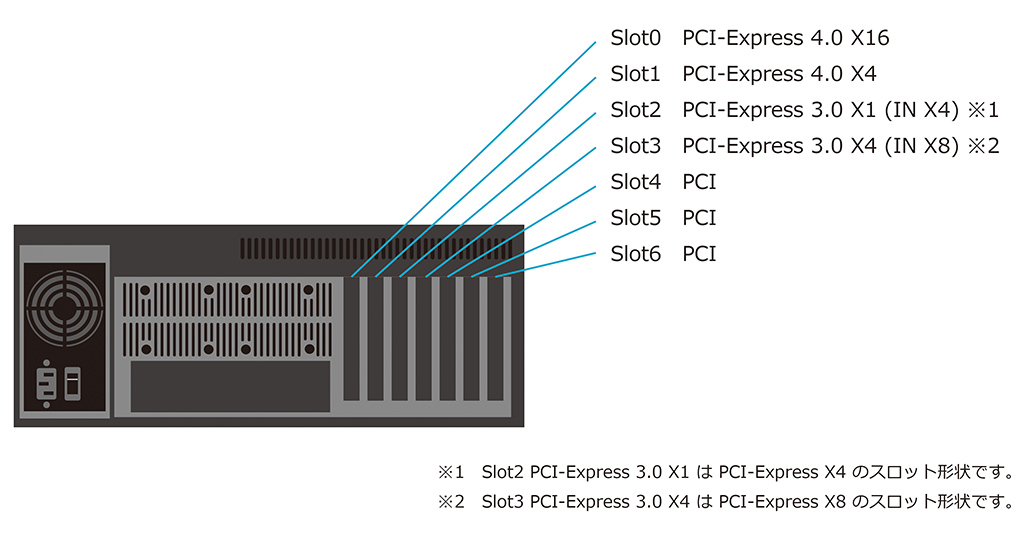

拡張スロットPCI Express 4.0 x16 1スロット（最大320mm） *1
PCI Express 4.0 x4 1スロット（最大320mm）
PCI Express 3.0 x1 1スロット（最大320mm） *2
PCI Express 3.0 x4 1スロット（最大320mm） *3
PCI 3スロット（最大320mm）
M.2 M-key PCI Express 4.0 x4 1スロット（2280）
*1　グラフィックスボードを取り付けた場合、
　　　CPU内蔵グラフィックス機能はご使用いただけません。
*2　PCI Express x4 のスロット形状です
*3　PCI Express x8 のスロット形状です
セキュリティフロントカバー錠、TPM 2.0
システムファン筐体ファン、電源ファン、CPUファン
キーボード日本語OS/OS無しの場合：USB日本語108キーボード
英語OSの場合：USB英語88キーボード
マウスUSB光学式ホイールマウス
電源国産長寿命ニプロン製｢ePCSA-500P-X2S｣出力：500W（最大）
国産長寿命ニプロン製｢HPCSA-1000P-E2S｣出力：1000W（最大） *4
から選択
*4　補助電源コネクター付き（8pin（6pin + 2pin）×1、6pin×1）
入力：AC100～240V、50/60Hz
AC Power On設定可能
消費電力約126W（最大）
使用環境条件温度：5～40℃
湿度：20～80％（結露なきこと）
保管環境条件温度：-10～50℃
湿度：10～90％（結露なきこと）
外形寸法幅429.8×奥行505×高173.4mm（突起部含まず）
質量約16kg（システム構成による）
保証期間ご購入後1年間（センドバック修理対応）
関連規格VCCI Class A、電気用品安全法/PSE（電源ケーブル）、RoHS（10物質）
付属品取扱説明書一式、保証規定、マザーボードユーティリティー、
キーボード、マウス、フロントカバーキー、
電源ケーブル 3pin 約1.8m、2pin変換プラグ
外観図PDFファイル外観図をPDFで表示

※AMD、AMD Arrowロゴ、ならびにその組み合わせ、およびGeodeはAdvanced Micro Devices, Inc.の商標です。

※Intel、インテル、Intel ロゴ、Intel Inside、Intel Inside ロゴ、Centrino、Centrino ロゴ、Intel Viiv、 Intel Viiv ロゴ、Intel vPro、 Intel vPro ロゴ、Celeron、Celeron Inside、Intel Core、Core Inside、Itanium、 Itanium Inside、Pentium、Pentium Inside、Xeon、Xeon Inside は、アメリカ合衆国およびその他の国における Intel Corporationの商標です。

※Microsoft、Microsoft Office、Windows、Windows XP、Windows NTおよびWindowsのロゴは、米国Microsoft Corporationの米国およびその他の国における商標または登録商標です。

※記載の商品名、会社名は各社 の商標または登録商標です。改良のため仕様等予告無く変更する場合があります。

お見積り・カスタマイズ
  • CPU
  • メモリー
  • 起動ドライブ
  • RAID(起動)
  • 追加ドライブ
  • DVD
  • グラフィックスボード
  • LANボード
  • 追加シリアル(COM)
  • 電源ユニット
  • OS
  • 数量

ver.258J

※上記お見積価格は標準小売価格です。お見積もりのご用命は、最寄りのご販売店様に「見積もり依頼書」にてご依頼ください。最寄りのご販売店様が不明な場合は、エレコムもしくはロジテック問い合わせ窓口までご連絡ください。

■製品供給可能期限について
○製品の供給期限につきましては、諸処の事情により変更になる場合がございますので、あらかじめご了承いただきますようよろしくお願いいたします。
ご注意事項
  • OS：無し をご選択の場合、ユーザ様がOSインストールください。出荷時のOS以外のインストールも同様です。【 OS無しについて 】
  • 本機種の対応OSは、Windows(R) 10 IoT Enterprise 64bit、Windows(R) 11 IoT Enterprise 64bitです。
  • Windows 10 IoT Enterprise製品のアップデート形態は、固定化モデル（LTSC）となります。
  • Windows(R) 11 IoT Enterprise製品のアップデート形態は、固定化モデル（LTSC）となります。
  • 他言語をご所望の場合は「お問合せフォーム」をご使用ください。
  • カスタム仕様によっては、メモリクロックの上限が制限されます。
  • 当社採用Windowsは組み込みシステム向けのライセンスです。通常のパソコン用Windowsとほぼ同じ機能ですが、汎用的な用途にはご利用いただけません。
  • RTX A400 : Mini DisplayPort ×4 （Mini DisplayPort to DisplayPort変換ケーブル×1付属）消費電力50W（最大）
  • RTX A1000 : Mini DisplayPort ×4 （Mini DisplayPort to DisplayPort変換ケーブル×1付属）消費電力50W（最大）
  • RTX 2000 Ada : PCI Express x16スロットと隣の拡張スロットを使用します。Mini DisplayPort ×4 （Mini DisplayPort to DisplayPort変換ケーブル×1付属）消費電力70W（最大）
  • グラフィックスボードをご選択の場合、システムメモリ容量をGPUメモリの2倍以上にすることを推奨します。（推奨未満のシステムメモリ容量をご希望の場合はご相談ください）
  • RAIDボード使用時は、データ転送が最大3Gbps（理論値）に制限されます。
  • 消費電力は代表的な部品構成にて、動作状態で計測した値です。お使い頂く周辺機器の構成や発売後の仕様・構成の変更により値が異なる場合があります。予めご了承ください。
  • お客さまにて装着されました機器との動作を保証するものではありません。
  • 記載の供給予定年月につきましては、予告無く変更する場合がございます。
  • また、各選択部品・仕様につきましても、供給年月に関わらず、変更する場合がございます。
